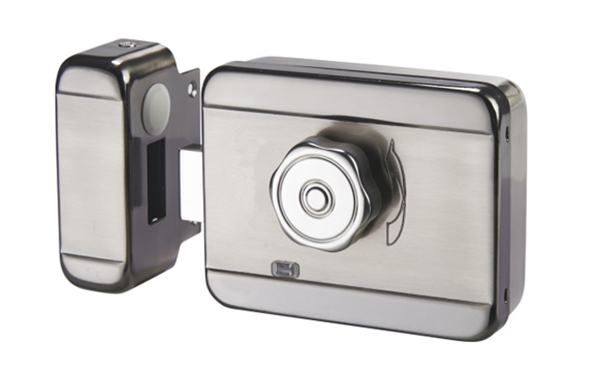

产品介绍

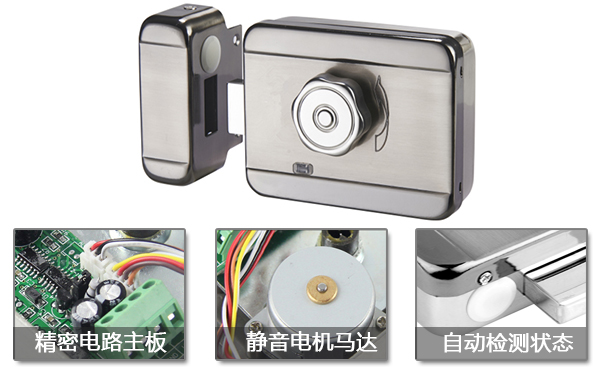

　　电控锁智能静音型是公司新一代的智能电子锁，有自动上锁、门状态自动检测功能，自动校正错误，传感器，高灵敏度、低噪声，安全可靠。 （注：电锁不防火，绝对不允许安装在消防逃生门上，或危险的地方。安装电锁是不允许焊接的，如果是由于焊接电源锁造成的失效，公司不给予保修。 ）

　　产品参数

　　工作电压：DC12V-DC18V

　　工作电流：启动电流小于350mA，待机电流小于25mA，解锁时间1s；

　　工作温度：范围- 20 - 60℃℃；

　　表面工艺：镀镍；

　　寿命时长：大于500000次开关门，

　　适用范围：适用于各种扇门；

　　功能参数：

　　1、锁舌的长度＞20mm，满足GA / t73-94 5.1.6b标准；

　　2、可以与大楼门禁系统兼容等；

　　3、自动检测门状态，自动处理开关门；

　　4、可以安装在左门，右门，室内门，门外，其他的门；

　　5、误锁或解锁后没有进入，门自动锁在9秒左右；

　　6、可与楼宇对讲，门禁系统等配合使用。

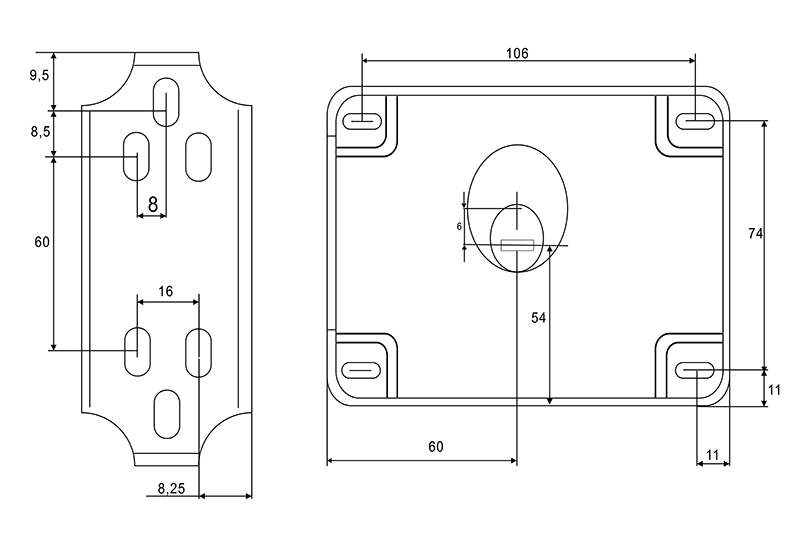

　　安装图：

　　接线方式说明：

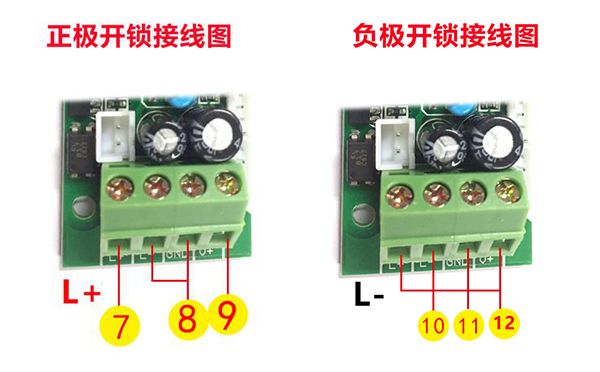

　　A.正极开锁接线图

　　说明：如需要接正极开锁控制信号，请将锁接线端子“L﹣”与“GND”用一根导线连接，否则无法开锁。

　　注明：L﹢接门禁或对讲机的开锁信号正极。

　　B.负极开锁接线图

　　说明：如需要接负极开锁控制信号，请将锁接线端子“L﹢”与“12V”用一根导线连接，否则无法开锁。

　　注明：L﹣接门禁或对讲机的开锁信号负极。

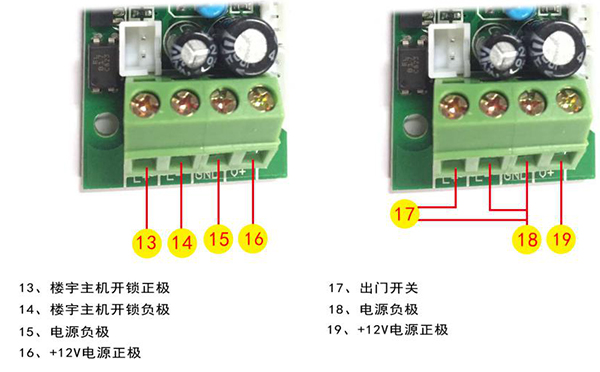

　　C.楼宇主机接线图

　　说明：如需接楼宇主机控制信号，请将锁接线端子“L﹢”与楼宇主机的“L﹢”连接，锁接线的“L﹣”与楼宇主机的“L﹣”连接。

　　D.出门开关接线图

　　说明：如需接出门开关控制信号开锁，请将锁接线端子“L﹣”与“GND”用一根导线连接，锁接线端子“L﹢”与出门开关一端相连，出门开关另一端与“12V”相连。

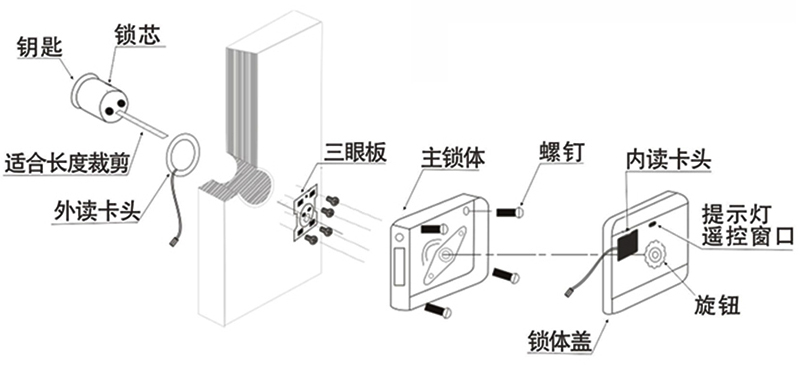

　　安装步骤：

　　1、装锁头：检查电控锁的锁头插片尾与轴的同心度及插入孔深度10mm；

　　2、装主锁体（锁具应在开锁状态），请用螺丝固定，不要电焊；

　　3、装副锁体，保证副锁体的感应器与主锁体的感应器在同一水平线，主锁体的锁舌可以自由伸缩到副锁体，副锁体与主锁体距离≤8mm；

　　4、确定控制器的开锁方式选择正确的接线方法接线；

　　5、装锁盒：接好电源线并调试好锁功能，将锁盖好紧固螺丝。
