产品介绍

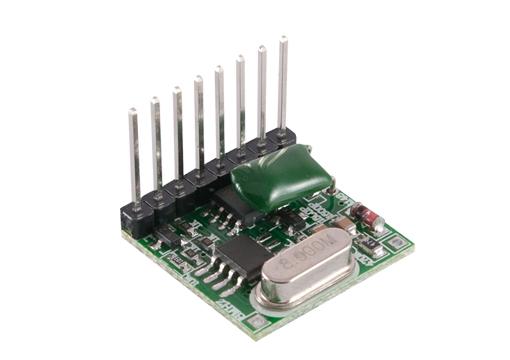

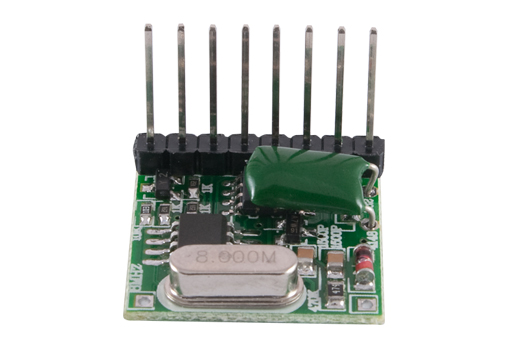

　　ZU-80型ID卡读卡模块是深圳市中优智能电子有限公司的一款高性能的专用于EM4100兼容格式ID卡解码的125KHz射频卡读卡模块，可广泛应用于射频读卡器、考勤机、门禁、收费机等身份识别系统、防伪系统、互动玩具及生产过程控制等多种无线射频识别（RFID）系统。ZU-80型ID卡读卡模块采用微型16位单片机作为处理器，采用双面贴片加工工艺，使其产品整体体积20MM*20MM,但在读卡性能上切并不比其它模块差，读卡速度可在0.05秒内完成。

　　通过实验测试，该读卡模块采用特定线圈读卡距离可达0.31米，功耗只有30mA,是目前国内外体积小，最新使用的ID卡读卡模块产品。ZU-80型ID卡读卡模块支持一组蜂鸣器驱动控制输出，在读到卡后，ZU-80将驱动该脚。同时ZU-80还支持一组LED灯控制输出读到卡后，ZU-80将驱动该脚，该两脚可以做为读卡器蜂鸣器与LED控制脚，使该读卡模块容易的实现WG26读卡器功能。

　　读卡模块特点：

　　1、支持外接收发天线；

　　2、超小型封装；

　　3、最远作用距离达至310mm；

　　4、典型解码时间小于100ms；

　　5、单电源供电，低功耗设计；

　　6、支持韦根（Wiegand26）接口；

　　7、支持EM 4100兼容格式ID卡(64Bits,曼彻斯特编码)；

　　8、封装设计适用于恶劣工作环境；

　　9、支持蜂鸣器驱动控制输出（读卡鸣叫一声）；

　　10、支持LED驱动控制输出（读卡亮灯一次）；

　　11、内置看门狗电路，有效防止系统死机。

　　技术参数：

　　1、极限参数

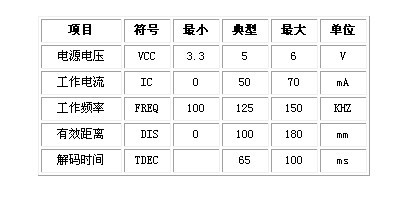

　　2、规格:（除特别说明，所示规格取自TA＝25℃及VCC＝+5V工作条件下）.

　　3、尺寸：（20mm X 20mm X8mm(含塑料外壳后是24mm X 24mm X10mm）

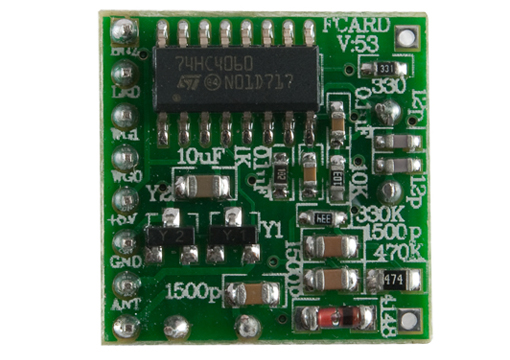

　　第1脚为：BUZ （蜂鸣器驱动脚，输出高电平）；

　　第2脚为：LED （读卡指示灯驱动脚，输出低电平）；

　　第3脚为：WG1（数据输出1）；

　　第4脚为：WG0（数据输出0）；

　　第5脚为：VCC（+5V）；

　　第6脚为：GND；

　　第7、8脚为：TNA（线圈）。

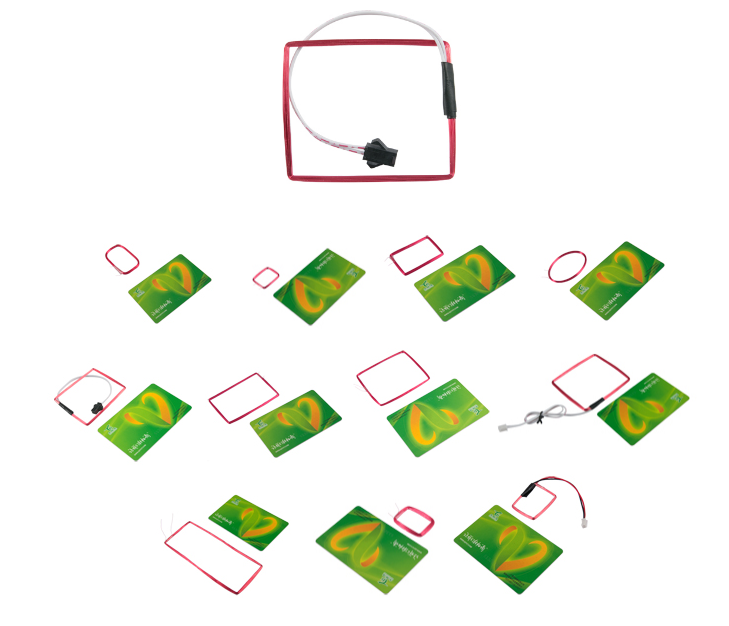

　　各种天线的外型：
