产品介绍

　　ZU-R05A是一款用于车辆出入、家校通人员读卡等远距离识别管理的读卡模块。ZU-R05A由一组高效2.4G蓝牙卡识别电路与一路门禁控制电路组合设计而成，具备读卡与门禁管理双重能力。支持1组Wiegand输出、1组读卡使能输入、1组开门继电器输出、1组报警继电器输出，采用RS485、TCP/IP双重通信方式，支持存储5.5万张用户卡与22万条记录。

　　产品参数

　　工作电压：DC12V

　　工作电流：<500mA

　　工作温度：-25℃至75℃

　　工作湿度：10%-90%

　　工作频率：2.4GHz

　　工作模式：门禁一体机模式、纯读卡器模式

　　读卡能力：1000张/秒（纯读卡器模式）、20张/秒（门禁一体机模式），60时速内不减速刷卡

　　读卡速度：0.5s-60s

　　通信间隔：0.5s-60s

　　读卡距离：近（0-8米）、中（0-20米）、远（0-120米）三种模式可选

　　卡片容量：55000组

　　读卡记录：220000条

　　读卡类型：ZU-L2.4兼容格式蓝牙卡

　　通信方式：RS485：1组、 TCP/IP：1组、 Wiegand26/34读卡器：1组

　　数据速率：19200bps(RS485) 、10/100M (TCP/IP)

　　继电器：1组门禁控制继电器输出、1组报警继电器输出

　　主板尺寸：长80mm×宽60mm×高10mm

　　卡片电池寿命：2年（卡片发送周期为0.5秒）至10年(卡片发送周期为30秒)

　　产品优势：

　　1、读卡模块支持纯读卡与读卡门禁两种工作模式，可适用于不同场合；

　　2、灵活性强，读卡距离有近、中、远三种距离模式供选择；

　　3、读卡能力强，能进行快速精准计算；

　　4、读卡距离远，读卡速度快；

　　5、系统采用高频传输信号，不受雨、雪天气的影响；

　　6、兼容性强，多组数据接口输出。

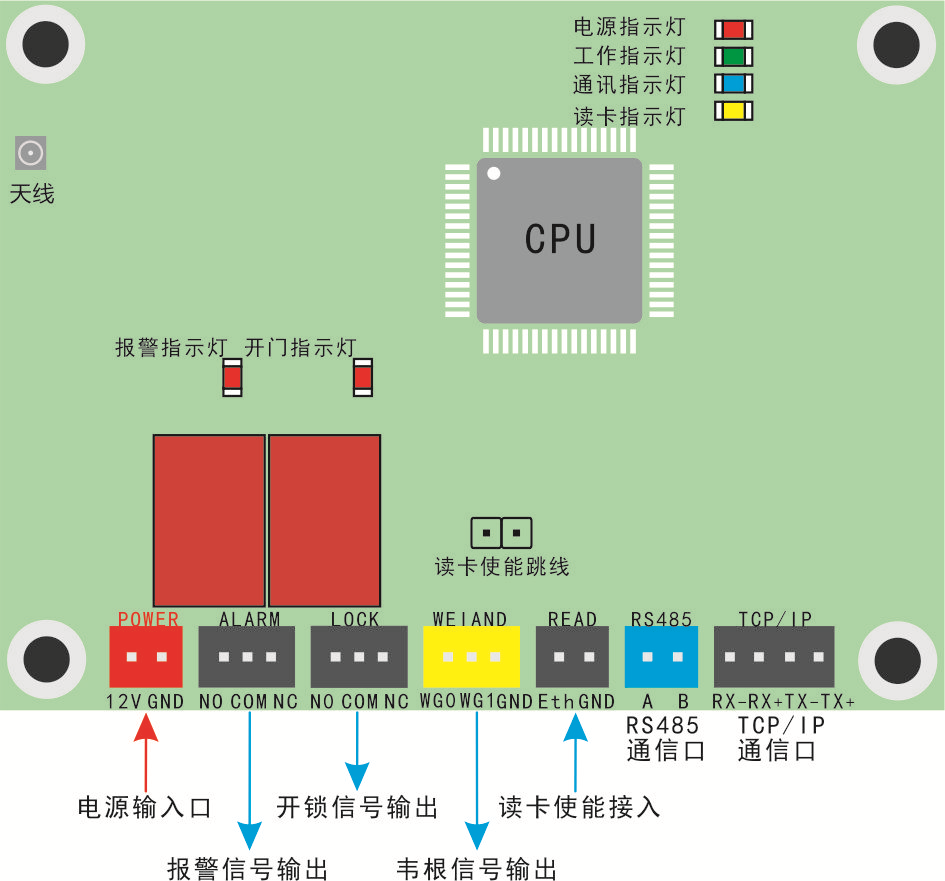

　　产品外观介绍:

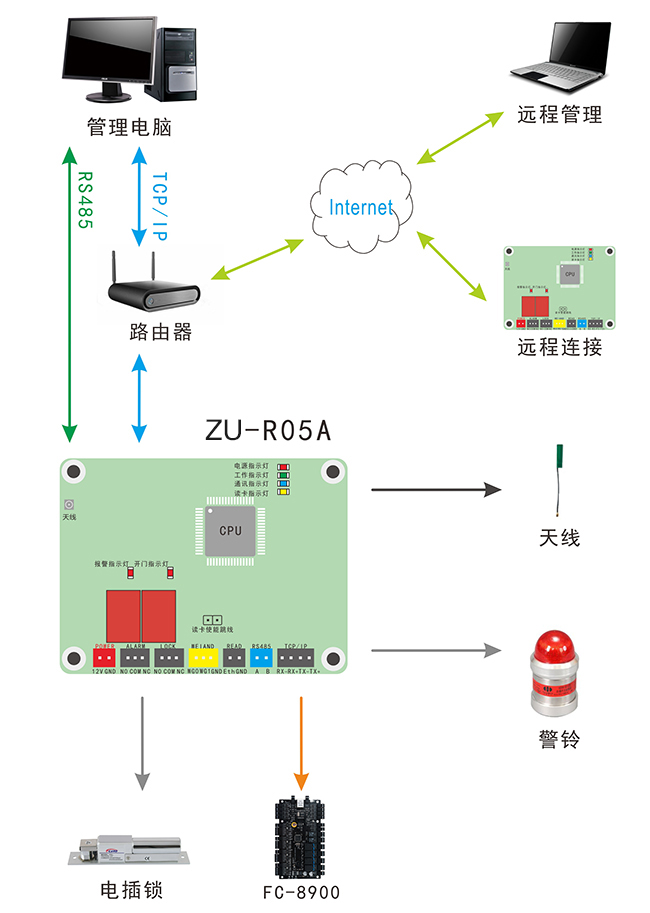

　　系统结构图：

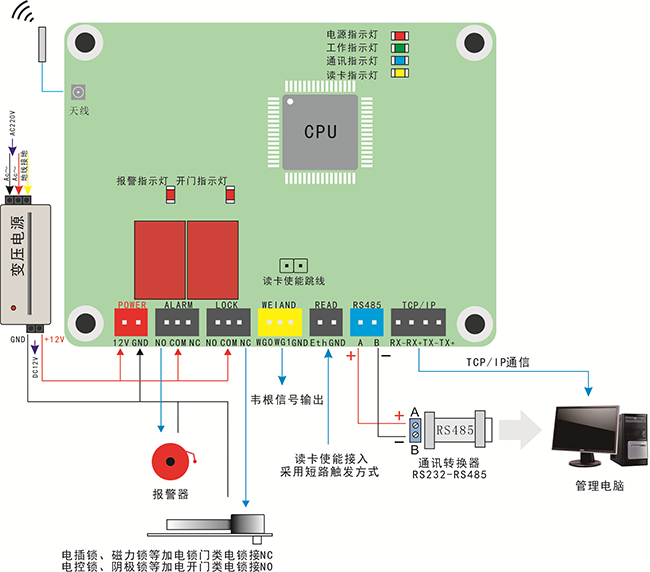

　　产品连线：

　　应用须知：

　　1、安装时应注意防雷事项；

　　2、读卡模块应避免在高压附近环境工作；

　　3、电源应采用稳压DC12V电源；

　　4、电源应保证DC12V 1A以上电流，保障读卡模块所需电力；

　　5、应避开同类设备，同类设备会互相干扰；

　　6、卡片不能被金属包裹，金属会屏蔽读卡；

　　7、卡片电池寿命由卡片发送周期来决定，周期越长电池寿命越长，请根据实际需要调整发送周期；

　　8、“读卡模式”下不做权限判断，不开门也不产生记录，1秒钟可读取1000张卡（此模式普遍应用于家校通系统）；

　　9、“门禁模式”下支持权限判断，可判断卡片是否为合法卡。支持开门、保存读卡记录。1秒钟可处理20张卡的读取、权限判断、执行开门或报警、保存记录等（此模式普遍应用于停车场系统）；

　　10、RS485、WIEGAND等通信带宽较小，当读卡模块一次性读到多张卡时，卡片会有一个排队传送数据的过程；

　　11、各通信接口的接线距离应严格按要求来进行。TCP/IP线在100米内，RS485线在1200米内；

　　12、交流电源线长度不能超过100米，直流电源线长度不能超过20米；

　　13、读卡使能接口处于短路状态时，支持读卡。不处于短路状态时，不读卡。

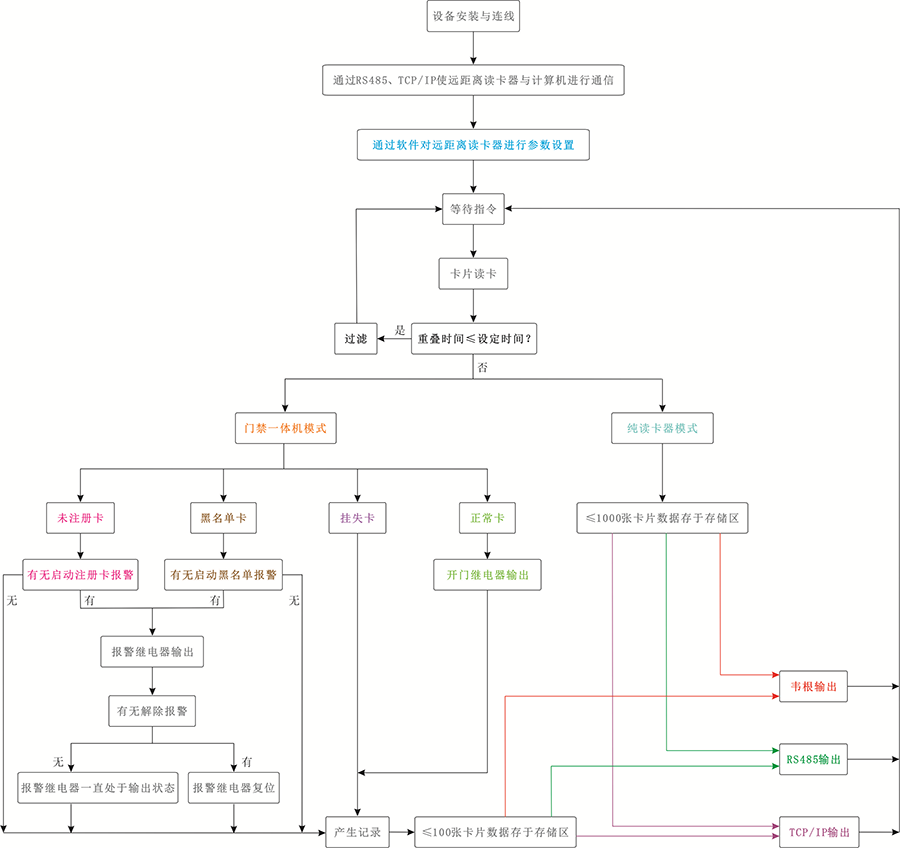

　　工作流程：

　　产品防雷事项：

　　1、为保证防雷效果，可对实芯线路加装相应的防雷器，并按照标准做好布线、接地等工作。防雷器到保护设备间的连线应尽量短，不宜超过0.5米。

　　2、防雷器均须保证接地良好，符合国家标准。

　　3、整个布线采取屏蔽处理，并将屏蔽线两端接地，或埋地布线。

　　4、网络线、RJ-45接头应采用正规产品，线序正确、接头制作良好。
