　　ZU-100多功能读卡模块

　　ZU-100读卡模块是ZUARD公司的一款高性能的专用于EM4100兼容格式ID卡解码的125KHz射频卡读卡模块，ZU-100系列模块提供WIEGAND26、WIEGAND34、ABA与TTL232通信协议于一体，采用精密集成技术设计，读卡、分析与输入输出制于一体，可独立完成对卡片解码工作。ZU-100读卡模块内制读卡器LED与蜂鸣器控制引脚，通过该读写模块外接7805、蜂鸣器与LED指示灯可轻松制作ID卡读卡器。是目前我司多款IC卡读卡器内部模块。

　　ZU-100系列读卡模块（读写模块）可广泛应用于射频读卡器、考勤机、收费机等身份识别系统、防伪系统、互动玩具及生产过程控制等多种无线射频识别（RFID）系统。

　　产品特点：

　　1、支持外接收发天线；

　　2、最远作用距离达至150mm；

　　3、典型解码时间小于100ms；

　　4、单电源供电，低功耗设计；

　　5、支持韦根（Wiegand26、34）、RS232及ABA接口；

　　6、支持EM4100兼容格式ID卡(64Bits,曼彻斯特编码)；

　　7、引脚排列与40PIN IC插座兼容；

　　8、封装设计适用于恶劣工作环境；

　　9、支持蜂鸣器与LED控制器输出。

　　（读写模块）天线形状与大小可以定制

　　电源特性：

　　电源电压：DC5 - 6V

　　工作电流：50 - 70 mA

　　工作频率: FREQ 100-150 KHZ (标准为125KHz)

　　有效距离: DIS 0-150 mm

　　解码时间: TDEC 65- 100 ms

　　工作温度: TOPR 0~+70 ℃

　　贮藏温度: TSTR  -55~+125 ℃

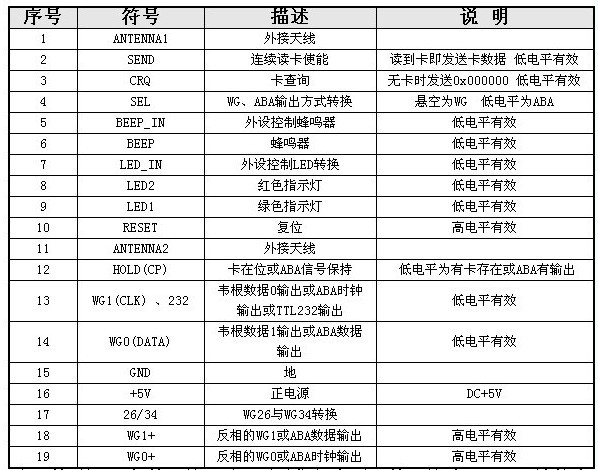

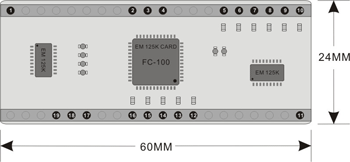

　　管脚排列：(采用DIP-40封装格式）

　　注：第4脚SEL与第17脚26/36同时位低电平，第13脚为RS232（波特率9600）输出（五个字节）。

　　TTL232：

　　兼容ZUARD一卡通管理系统，支持：门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理，实现一卡一库真正的一卡通系统。
