产品介绍

　　ZU-YM7F可视门铃是ZUU中优智能新推出的“可视门禁套装”，采用了国际通用4芯线结构设计。可视门铃主要用于住宅楼、别墅、办公室、公共楼宇等场所。本产品支持感应卡开门、密码开门、感应卡+密码开门、室内控制开门等4种开门方式。

　　可视门铃具备门禁的功能，门禁编程设置直接在键盘上进行，无需电脑，操作更加简单方便。门禁键盘有自锁功能，用户可自行设置键盘错误次数及预设键盘自我锁定时间，可有效防止探测开门密码；具备防拆报警功能，在工作状态下拆卸设备，将启动报警输出；支持最大存储一千组卡片；采用非易失性存储器，断电不丢失卡片数据。本产品采用先进的技术和最新的芯片，极大提高了系统的稳定性和耐用性，同时使传输距离更远。

　　产品参数

　　1）室外机

　　工作电压：DC915V（建议14V）

　　工作电流：＜200ma

　　工作温度：﹣40℃至55℃

　　工作湿度：10%-90%

　　成像角度：水平150o

　　夜视光源：红外夜视灯

　　读卡类型：EM格式ID卡

　　电锁类型：加电开门锁、加电关门锁

　　开锁方式：室内控制开锁、密码开锁、感应卡开锁、感应卡+密码开锁

　　外观体积：108×168×54mm

　　2）室内机

　　工作电压：DC915V（建议14V）

　　工作电流：≤500ma

　　工作温度：﹣40℃至55℃

　　工作湿度：10%-90%

　　功耗：待机：＜0.5w  工作：＜10w

　　显示屏：七寸彩色液晶显示屏

　　自动关机时间：监视定时：30S；对讲定时：60S

　　安装方式：免提壁挂

　　外观体积：243×152×28mm

　　产品优势：

　　1、具有免提、监视功能；

　　2、具有访客呼叫自动显示功能；

　　3、高保真可视双向对讲，对讲质量好；

　　4、采用高清晰度的摄像头和全新七寸彩色屏，以及先进合理的电路设计，显示的图像清晰、细腻、画面稳定；

　　5、设有红外夜视灯；

　　6、在无托机盒情况下，可实现1托2；

　　7、具备独立门禁一体机功能；

　　8、布线简单、安装方便、易于维护；

　　9、室内机为薄壁挂式设计，美观大方，轻巧灵便，占用空间小。

　　门禁功能使用：

　　1、初始化：将RESET按钮按住，等待2秒听到提示音（滴）后松开，可视门铃门禁将管理密码恢复为出厂默认值（1234），如果继续按住RESET 5秒听到初始化提示音（滴滴滴）后可断开RESET键，此时门禁一体机自动进行初始化工作，直到门禁发出结束提示音后完成。初始化设备，所有卡片数据、管理密码等全部清除或恢复为出厂默认值。（删除所有卡、恢复所有参数、恢复管理密码：1234）

　　2、门禁编程设置：登录编程状态：键入* + 编程密码 + # 默认管理密码：1234；退出管理状态：键入 * *

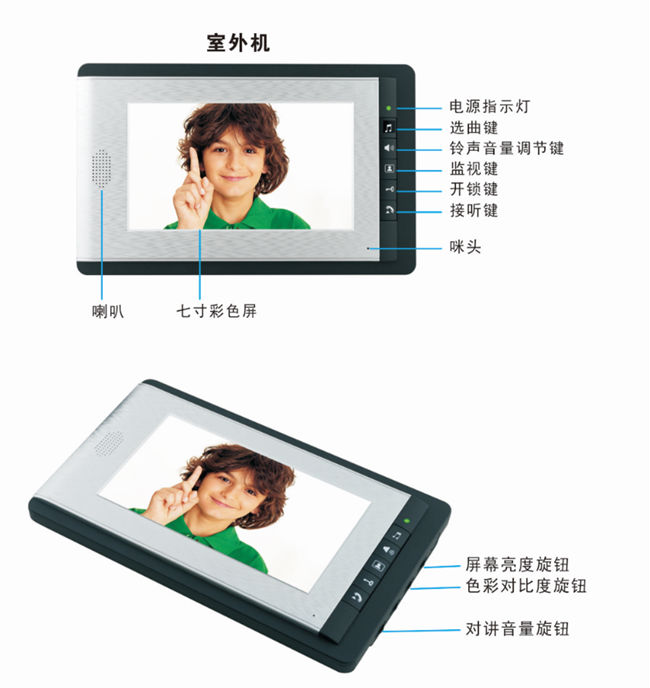

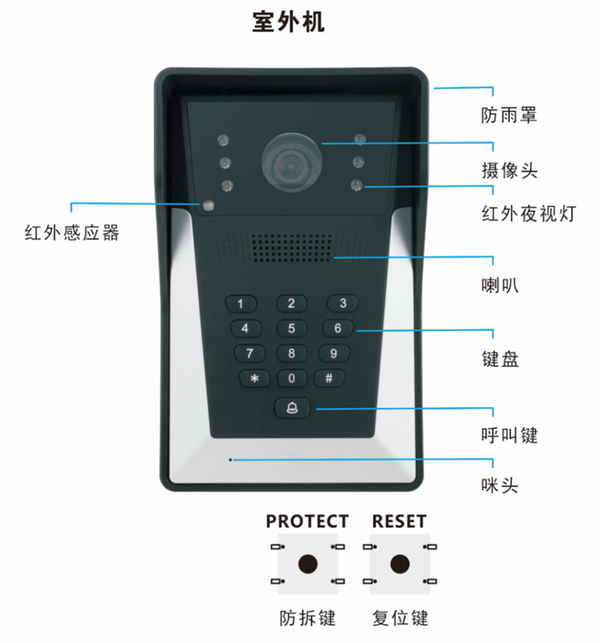

　　产品外观介绍：

　　安装布线要求：

　　1、0-30米连线要求：需要采用4芯0.5平米的超五类线或者电话线（RVV4芯*0.5mm）；

　　2、30-50米连线要求：需要采用4芯0.75平米的纯铜电线（RVV4芯*0.75mm）；

　　3、50-100米连线要求：需要采用4芯1平米的超五类纯铜电线（RVV4芯*1.0mm）；

　　产品系统结构图：

　　产品连线图：

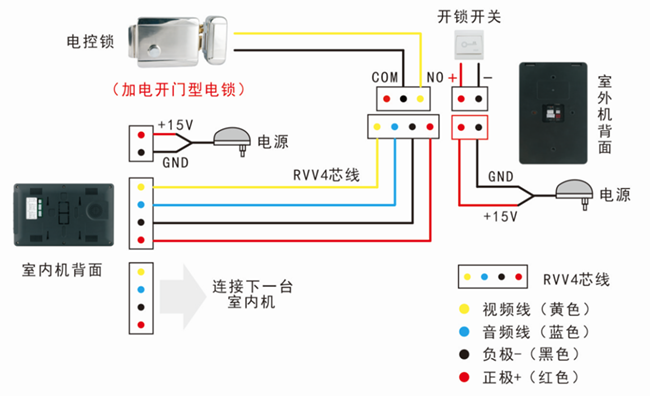

　　可视门铃连线图

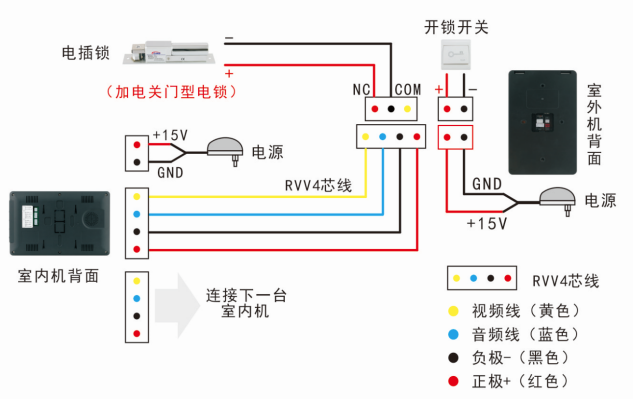

　　可视门禁套装连线图（接电控锁）

　　具体安装图如下：

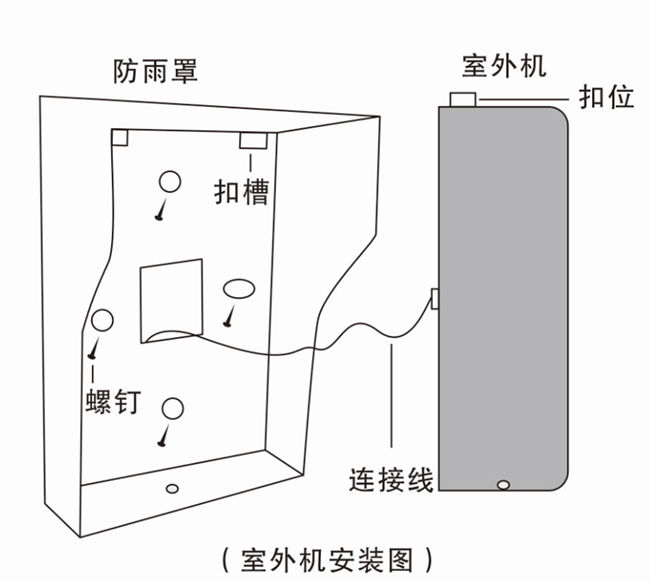

　　1）室外机安装图：

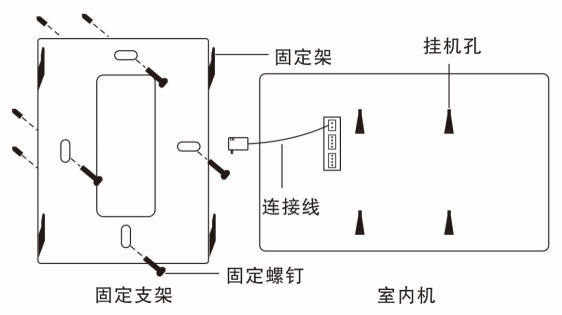

　　2）室内机安装图：

　　注意事项：

　　1、避免将室内与室外机安装在屏幕或摄像头遭受阳光直接照射的地方；

　　2、设备安装连线时，室内机与室外机之间的连线不宜太长，也不能太细；

　　3、电压的正常工作范围为DC12V-15V，且电源线不宜太细；

　　4、不宜在一个插座上接很多电源插头；

　　5、长时间不使用设备应将电源线拔掉；

　　6、不宜将可视对讲系统靠近强磁场的地方。（如：马达、无线电台等，以免影响通话质量） ；

　　7、不宜直接向设备喷水或其他液体。（不可用湿手操作设备）；

　　8、切勿重击设备；

　　9、切勿将设备安装在靠近氢气和有毒气的地方；

　　10、切勿使用清洁剂或其他化学溶剂擦拭设备机壳或屏幕。（为了保证画面质量，可用软布擦摄像头和屏幕）。

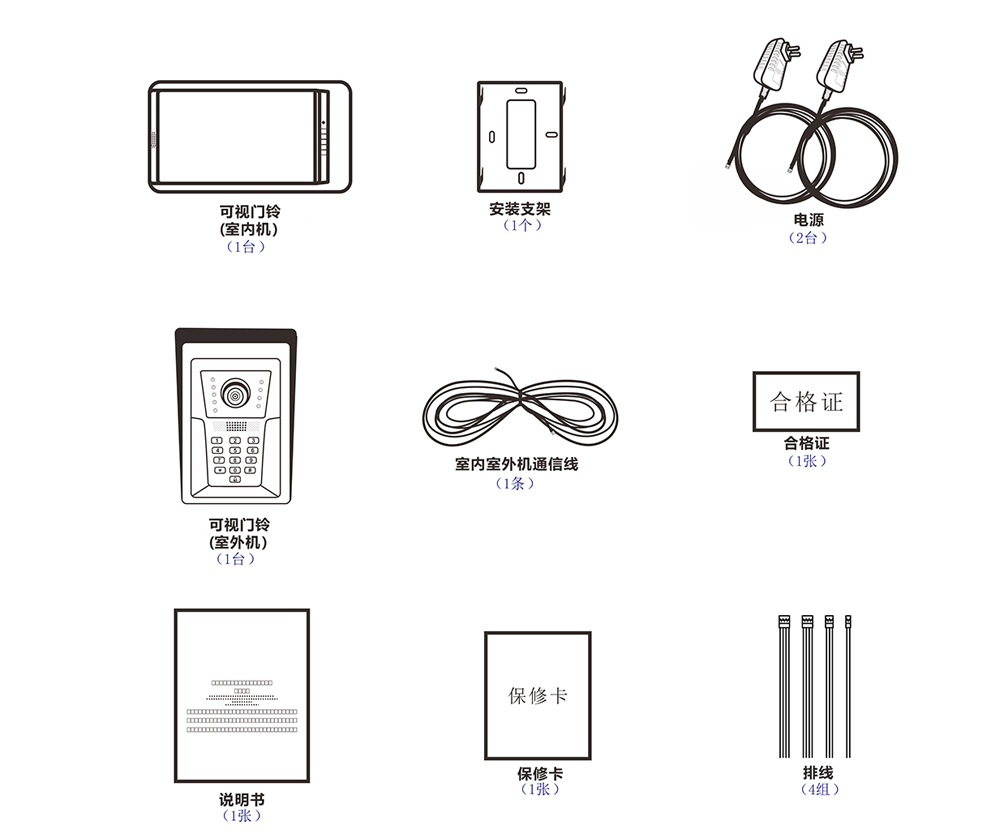

　　配件清单：

　　兼容ZU一卡通管理系统，支持：门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理，实现一卡一库真正的一卡通系统。
