产品介绍

　　ZU-500型IC卡读卡模块

　　ZU-R500型读卡模块是基于13.56MHz频率的IC卡读卡模块，可支持mifare1 S50/S70、mifare0 ultralight、mifare Pro、mifare desfire等兼容格式IC卡，采用WIEGAND26协议输出，内置看门狗电路，DC5V工作电压，读卡有效距离DIS 0-100 mm，解码时间: TDEC 65- 100 ms。

　　我公司提供多款读卡天线选择，满足不同外型尺寸的需要，ZU-R500读卡模块它采用超小型、超大规模集成电路封装，具有易用、可靠、多样和体积小等特点，可帮助您方便、快捷地将当今最流行的非接触式IC卡技术融入您的系统中，提高您的产品档次。

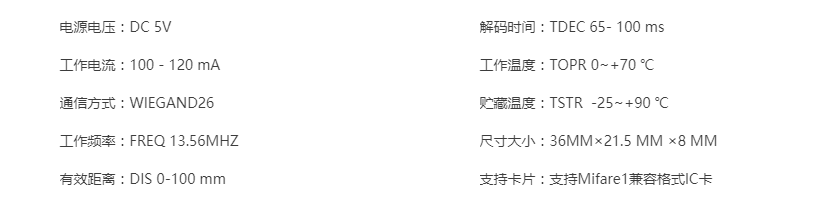

　　产品参数

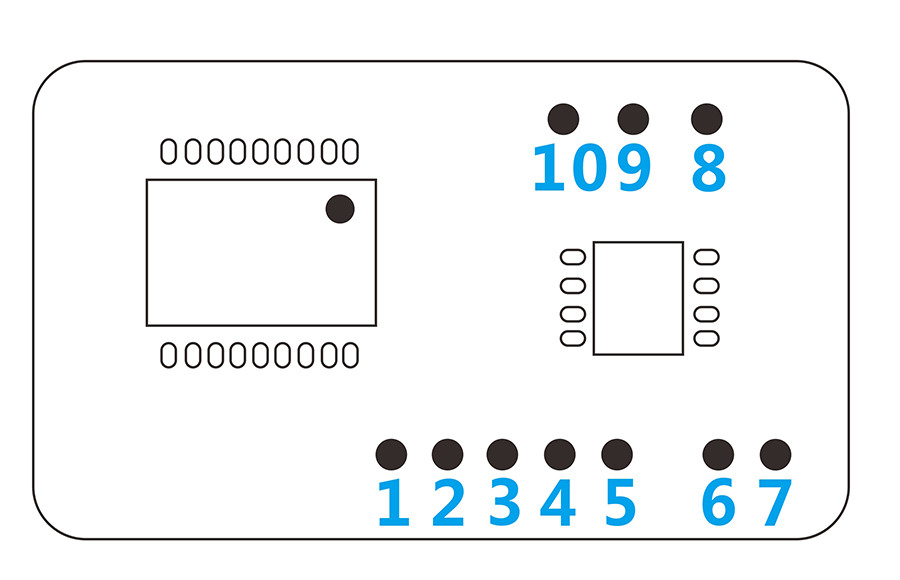

　　IC卡读卡模块底部图

　　管脚说明：

　　1、WD0 韦根数据0输出或ABA数据输出；

　　2、WD1 韦根数据1输出或ABA时钟输出；

　　3、HOLD 韦根保持输出；

　　4、TX1 天线输出驱动1；

　　5、TX2 天线输出驱动2；

　　6、AGND 模拟地。已在模块内部与数字地相连；

　　7、RX 接收信号输入。直接由天线回路接入；

　　8、DGND 数字地；

　　9、DVCC+5V电源；

　　10、NRST 低有效复位端。

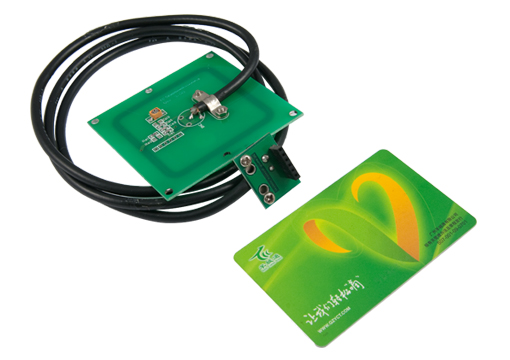

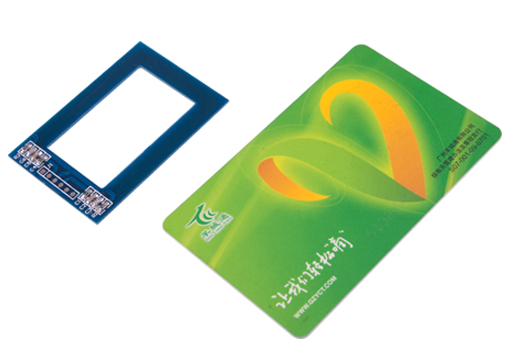

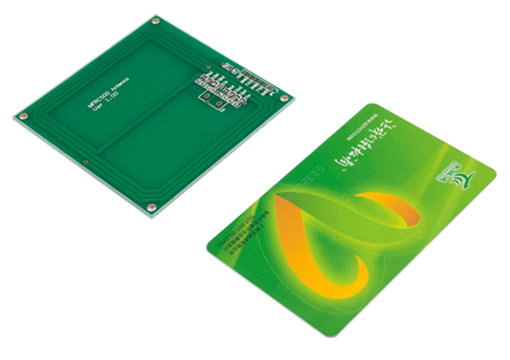

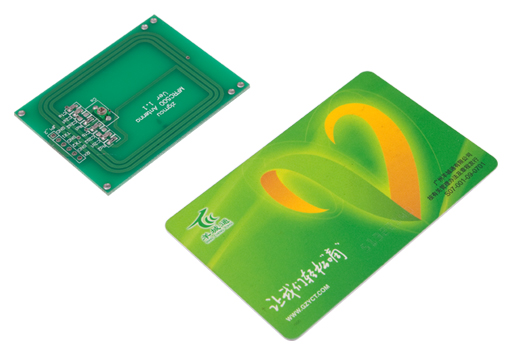

　　天线图：
