产品介绍

　　ZU-532M读卡模块是深圳市中优智能电子有限公司研发的一款高性能的读卡模块（读写模块），可以支持IC卡、CPU卡、NZU卡的读写，支持读IC卡、CPU卡、NZU卡、NZU手机、银联卡、二代三代身份证、羊城通....于一体。可输出TTL232、RS485、WG26、WG34、WG66，支持蜂鸣器控制、支持两组LED控制、支持3.3V工作电压、支持AD算法键盘。可用于门禁、考勤、消费、读写器的核心部件。

　　产品参数

　　工作电压：DC3.3V

　　工作电流：< 65mA

　　工作电源：单电源供电，低功耗设计

　　工作温度：0~+70℃

　　贮藏温度：-55~+125℃

　　启动速度：0.1秒

　　读卡频率：13.56MHz

　　读卡距离：0-100MM

　　支持韦根：Wiegand26、34、66

　　支持写卡：IC卡、CPU卡、NZU卡

　　支持读卡：IC卡、CPU卡、NZU卡、羊城通卡、二代身份证、居住证、NZU安卓手机、银联卡...

　　支持通信：TTL232、RS485、WG26、WG34、WG66

　　控制输出：1 组蜂鸣器、2 组LED指示灯

　　功能编程：通过软件(TTL)配置各项功能

　　读写功能：支持识别IC卡扇区，验证IC卡扇区密码和特定内容

　　卡号定义：支持自定义IC卡或CPU卡卡号

　　支持键盘：支持AD算法键盘

　　单个尺寸：26.5 * 12.5 * 2.5.

　　产品特点：

　　1.支持外接收发天线；

　　2.最远作用距离达至100mm；

　　3.单电源供电，低功耗设计；

　　4.支持韦根（Wiegand26、34、66）、TTL电平、RS485；

　　5.支持蜂鸣器与LED控制器输出。

　　6.支持软件配置各项功能。

　　7.支持识别IC卡扇区，验证IC卡扇区密码和特定内容

　　8.支持自定义卡号

　　9.支持AD算法键盘

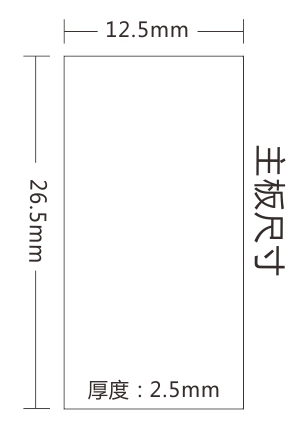

　　模块尺寸图：

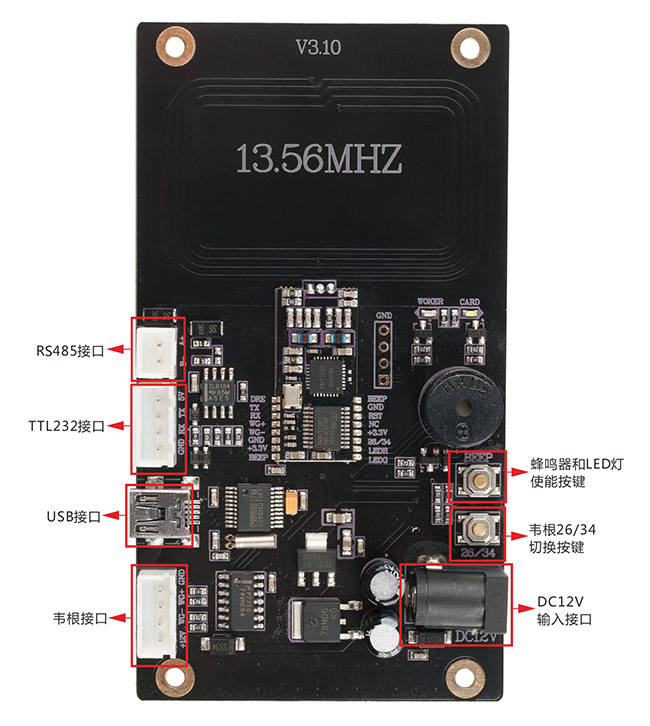

　　联合开发板是用于联合调试ZU-532M，使用此板可以对ZU-532M读卡模块各种功能进行仿真调试，方便使用各种功能。此联合开发板是我公司免费提供给于购买ZU-532M模块的客户，在您第一次购买时请与我们销售人员申请拿到。

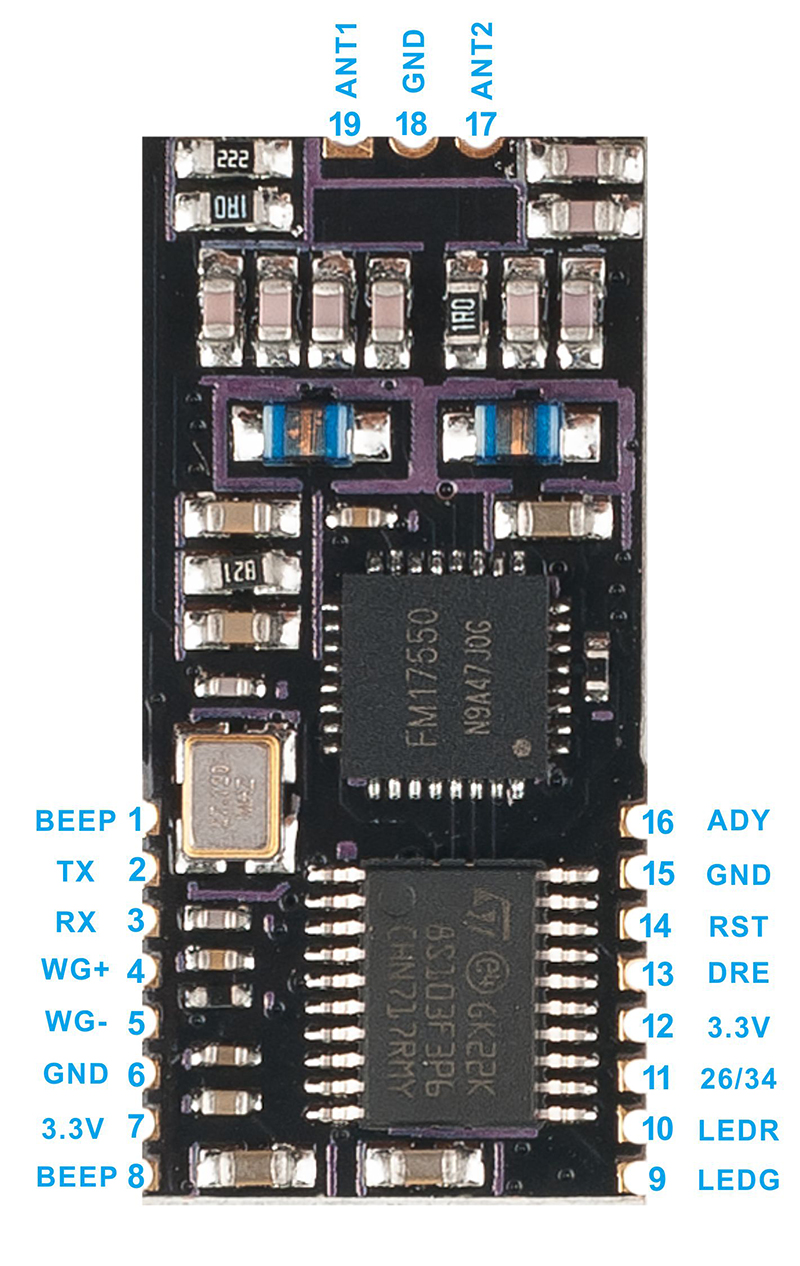

　　接线说明：

　　说明与工具：

　　我们为ZU-532M提供了详细的说明书与各种开发文件（调试工具、PCB图、联合开发板原理图与各种图片）
