产品介绍

　　ZU-S50M水控机是公司为节能控水而设计的智能控水设备，主要用于学校宿舍、工厂澡堂、酒店浴室等内部用水场合。它采用IC卡作为电子钱包付费方式，实时扣取卡内金额，方便实现结算的电子化和智能化，提高用户的管理效率，实现精准的计费，节约用水。

　　水控机设备采用控制器、流量计与电磁阀集成于一体，方便安装和使用；采用海量存储器，支持10万笔记录和2.6万张黑名单或挂失卡，实现超大用户数据管理；采用液晶屏显示，直观易读，且设有运行/暂停键。

　　公司生产的一体式水控机共有3种型号：计流模式型、计次模式型和计时模式型，可满足不同需求的客户。

　　使用范围：工厂、学校、酒店、健身房、游泳馆、公寓、出租房等公共用水刷卡控水管理系统（淋浴和刷卡控水）。

　　产品参数

　　工作电压：DC9V-14V  (标准DC12V)

　　工作电流：<200mA

　　工作温度：-5℃至45℃

　　工作湿度：<95%

　　读卡频率：13.56MHZ

　　记录容量：10万笔

　　用户容量：2.6万张黑名单或挂失卡

　　读卡类型：IC卡

　　通讯方式：RS485

　　计费模式：计时/计流/计次

　　计费精度：最小计费金额0.01元

　　费率设置：最小计费流量100ml，最小计费时间1秒

　　允许工作压力：0.02MPA-0.08MPA

　　管口口径：DN15

　　按键功能：运行/暂停

　　显示屏幕：LCD液晶显示屏

　　外观尺寸：155×65×80mm

　　功能特点：

　　1、一体式水控机集成了阀门、流量计和控制电路，外壳加封了铅封，且上下壳接缝采用了双层设计，实现了安装方便，防破坏和全防水设计。采用了智能阀门，避免了窃水情况的发生。

　　2、LCD液晶大屏显示，显示水控的计费模式，设备工作状态，实时时间，卡内剩余金额和此次消费金额。

　　3、采用读卡和按键开关双重方式控水，使用更加人性化。

　　4、水控机出水的同时进行扣款，防止恶意用水。

　　5、具备日限额功能和次限额功能，限制卡片每日的用额和每次的用额。

　　6、共有64个消费时段可设置，每个消费时段有4个时间段可设置，限制卡片使用权限和用水时间。

　　7、水控机配套软件可设置设备的有效期和卡片的有效期。

　　8、可选择设备的记录存储方式：存满报警、存满循环。

　　9、支持黑名单和挂失卡管理，方便用户对卡进行挂失，防止拾卡者进行非法消费。

　　10、可记录消费明细，可查询消费对账，可挂失、补发卡，便于精细管理。

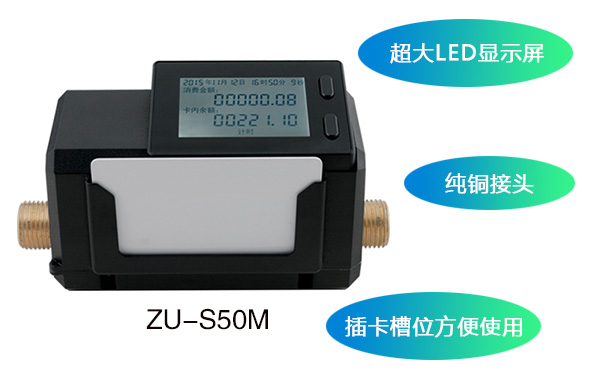

　　外观介绍：

　　一体式水控机系统结构：

　　注意：在连线时需留意A线与B线，请勿接错，接错会导致整个系统无法正常通信。

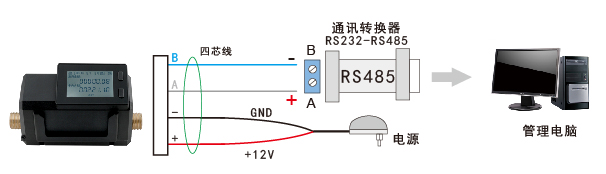

　　一体式水控机连线图：

　　水控机的四芯线，灰色线接RS485的A，蓝色线接RS485的B，再将RS485插入电脑，通过电脑中的消费软件对水控机进行管理。将红色和黑色线分别接12V直流电源的正极和负极。当线连接好后，再将电源适配器插入220V市电，给设备供电。

　　水控机安装与使用说明：

　　1、水控机安装与固定：

　　1）先确定水控机的水流方向；

　　2）将水控机安装固定至水管上；

　　3）水控机固定好后将水控线路连接好；

　　4）做好防水防潮工作，避免线路裸露与潮湿；

　　5）检查无误后加电。

　　2、硬件安装至软件数据库：

　　通过软件搜索设备，发现水控机信息后，选中并点击安装。

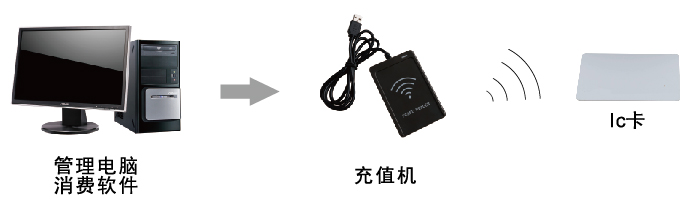

　　3、水控机充值：

　　1）将充值机USB线插至电脑（个别系统要求安装驱动程序）；

　　2）把卡放入充值机槽位内；

　　3）打开电脑中的消费软件对IC卡进行充值（充值成功时，充值机发出“滴”的提示音且软件提示“充值成功”；充值失败时，充值机发出“滴滴滴”的提示音且软件提示“充值失败”）。

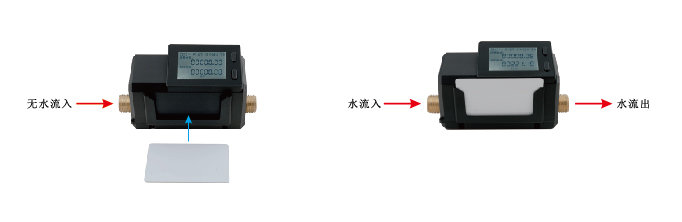

　　刷卡消费：

　　将已充值的IC卡插入水控机插卡槽，卡片被识别后，水控机开始扣费并控制出水。水控机设有“运行键”以及“暂停键”，如需暂停用水，按“暂停键”，水控机将暂停扣费与停止出水。需继续用水时，按“运行键”即可恢复出水。

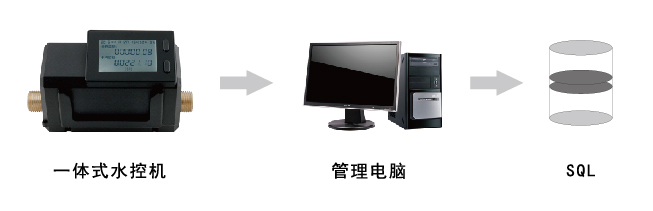

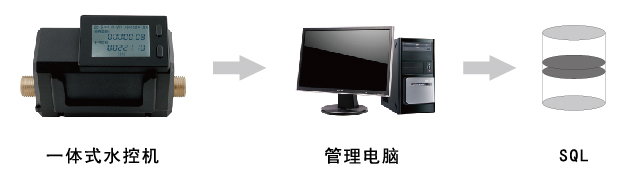

　　采集记录：

　　当需采集水控记录时，可通过计算机的消费管理软件来进行操作（软件：水控管理-采集消费记录-采集记录），采集的记录将自动保存至数据库，之后可以随时查看与打印报表。

　　其他说明：

　　水控机上电时伴有蜂鸣器响声，显示屏显示两行数字：第一行数字是设备的有效天数（65535代表长期有效），第二行数字是新消费记录的数量。不同情况下，水控机显示的情况不一样：

　　1）水控机处于运行状态时，显示屏上“运行”常亮；在此状态下，有卡消费时，“运行”闪烁。暂停消费（按下暂停键）时，“停止”闪烁。

　　2）设备失效，电压过高或过低，系统记录或读卡记录满报警时，显示屏只显示“停止”闪烁，且蜂鸣器发出急促报警声，此时水控机暂停工作。

　　3）黑名单卡刷卡时，显示屏显示“停止”闪烁，蜂鸣器发出“滴滴.....滴滴”报警声。

　　4）挂失卡刷卡时，显示屏显示“停止”闪烁。

　　5）卡内余额不足时，显示屏显示“卡内余额”以及“停止闪烁”。

　　6）卡片使用金额超过日限额和次限额时，显示屏显示“消费金额”和“停止”闪烁。

　　7）卡片不在消费时段内（包括卡片过期时），显示屏显示“实时时间”和“停止闪烁”。

　　一体式水控机使用须知：

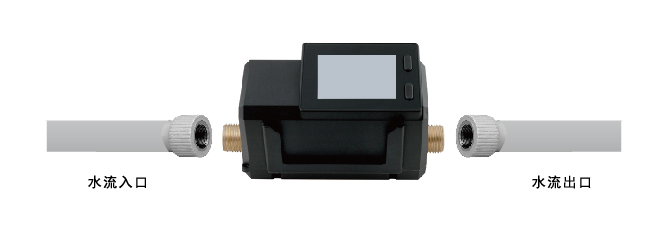

　　1、水控机接入水管时，应注意入水与出水口，水管接入方向不能出错，接错会导致系统无法正常使用。（有箭头标志处为入水口）

　　2、水控机采用DC12V工作电源，禁止直接输入AC220V（市电）。

　　3、水控机的工作电压范围为DC9V-DC14.8V，电压过低或电压过高会导致蜂鸣器报警且水控机暂停工作。

　　4、DC12V电源的安装最好选择易固定处，做好防水防潮措施。

　　5、水控机通过RS485与电脑连接通信时，需注意水控的灰色线接RS485的A,蓝色线接RS485的B。A线与B线若接错将会导致整个系统无法正常通信。

　　6、使用前，先与电脑消费软件进行相连通信，再搜索安装至软件中，这样软件才可对其进行管理，软件发的卡片才可与其进行对应管理。

　　7、消费软件使用前，需安装和创建数据库。

　　8、本水控机只支持卡片式IC卡，其它卡片均不支持。

　　9、当刷卡出现问题时，可根据水控机出现的情况对照其他说明进行初步判断。

　　10、显示屏采用钢化高清玻璃面板，不易刮花，但使用时应防止重物直接撞击。

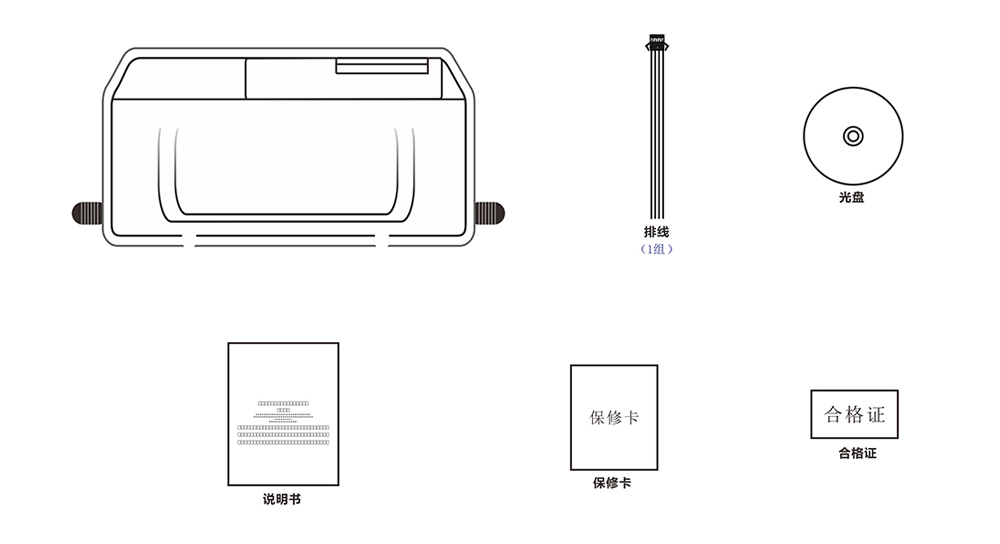

　　配件清单：

　　兼容一卡通管理系统，支持：门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理，实现一卡一库真正的一卡通系统。
