产品介绍

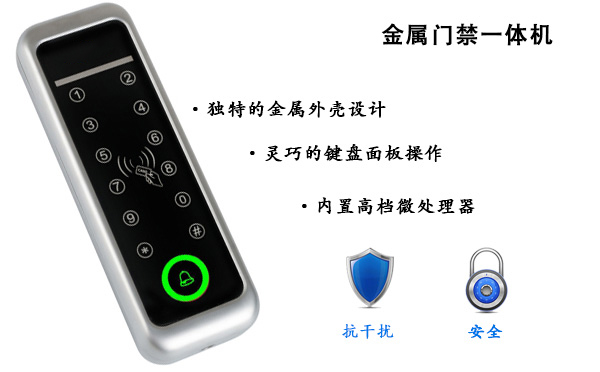

　　ZU-Y91E-ZU-Y91M金属门禁一体机是专门为电动锁及安全防范系统而设计，采用了独特的金属外壳设计，灵巧的键盘面板操作，内置高档微处理器，其抗干扰能力、安全性和可靠性都极高，并且能够自我诊断和自我保护，以确保系统安全有效地正常工作。该金属门禁一体机可根据型号支持不同的感应卡开门，其拥有感应卡开门、密码开门、感应卡+密码开门等三种开门方式，用户可根据需要选择合适的开门方式，相关参数设置可直接在键盘上进行，无需电脑，操作更加简便。

　　ZU-Y91E-ZU-Y91M金属门禁一体机拥有键盘自锁功能，用户可自行设置键盘错误输入次数及预设键盘自我锁定时间，可有效防止别人探测开门密码；防拆报警功能，即在工作状态下拆卸设备，门禁将触发报警并输出提示音；非法开门报警功能，设备通过门磁开关信号检测到非正常开门，门禁将触发报警并输出提示音，安装门磁后，自动启动此功能。门禁最大可存储10000组开门数据信息（包括感应卡开门数据、密码开门数据、感应卡+密码开门数据），并且所有存储信息不会因电源断电而丢失，同时支持门铃输出，可配套有线门铃使用（详情请看下文金属门禁系统结构图）。

　　该金属门禁一体机功能强大，安装简单，是应用于办公室、家庭、机房及公共场所的一款理想门禁系统设备。

　　产品参数

　　工作电压：DC9-13.8V

　　工作电流：<150mA

　　工作温度：-10℃ - +75℃

　　读卡速度：＜0.2秒

　　用户容量：1000人（可扩到10000）

　　出门开关：支持

　　门磁报警：支持

　　防水识别：IP7级（内部灌黑色树脂胶）

　　母卡管理：支持

　　卡片类型：ID卡、IC卡

　　无线遥控：支持

　　报警输出：支持

　　脱机运行：支持

　　发卡设备：键盘管理、母卡发卡

　　外壳材料：锌合金框架、面盖PMMA

　　外观尺寸：长133mm、宽45mm、高19mm

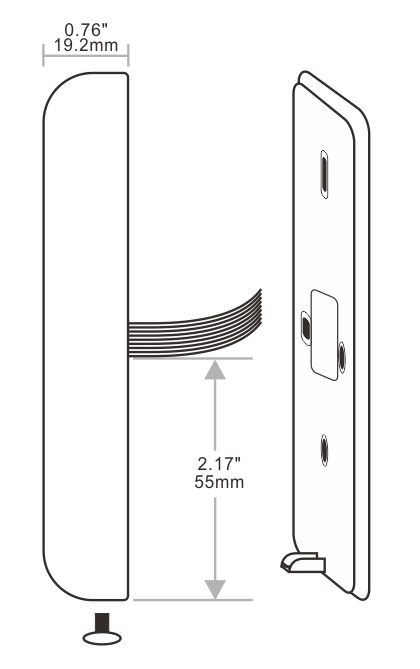

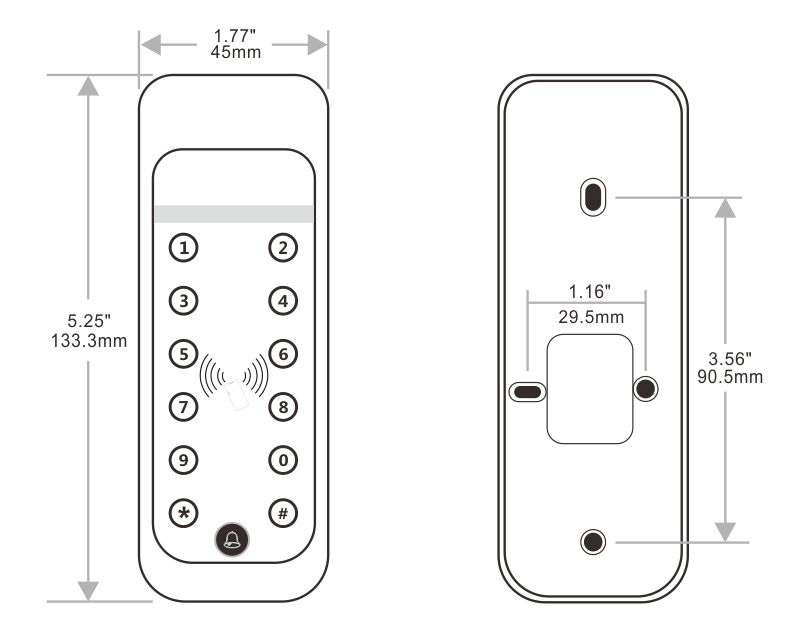

　　金属门禁一体机外观尺寸：

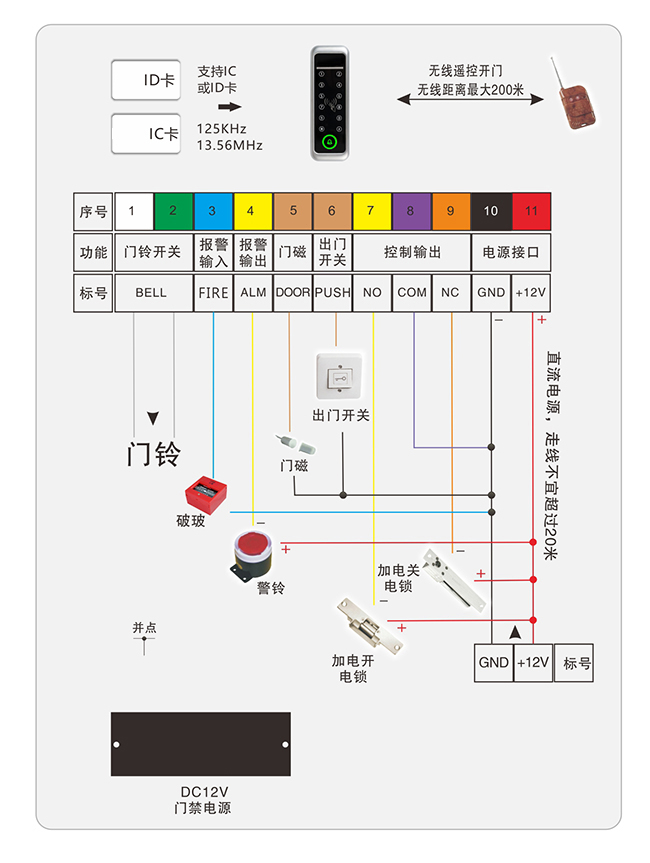

　　金属门禁一体机连线图：

　　接线端口性能：

　　+12V：工作电源正极，输入范围：DC9-13.8V；

　　GND：工作电源负极，也是信号的公共地；

　　NC：继电器常闭点，电流负载能力DC3A/30V；

　　COM：继电器公共点，电流负载能力DC3A/30V；

　　NO：继电器常开点，电流负载能力DC3A/30V；

　　PUSH：出门按钮开关，低电平开锁；

　　DOOR：门状态开关，链接门磁开关，低电平表示门关；

　　ALM：报警输出端口，有报警时为低电平，电流负载100mA；

　　FIRE：接入报警信号（接GND触发）；

　　BELL：接门铃开关。

　　指示灯：

　　1、电源指示灯，亮蓝色灯；

　　2、门铃：刷卡指示灯（表示开门）亮红色灯。

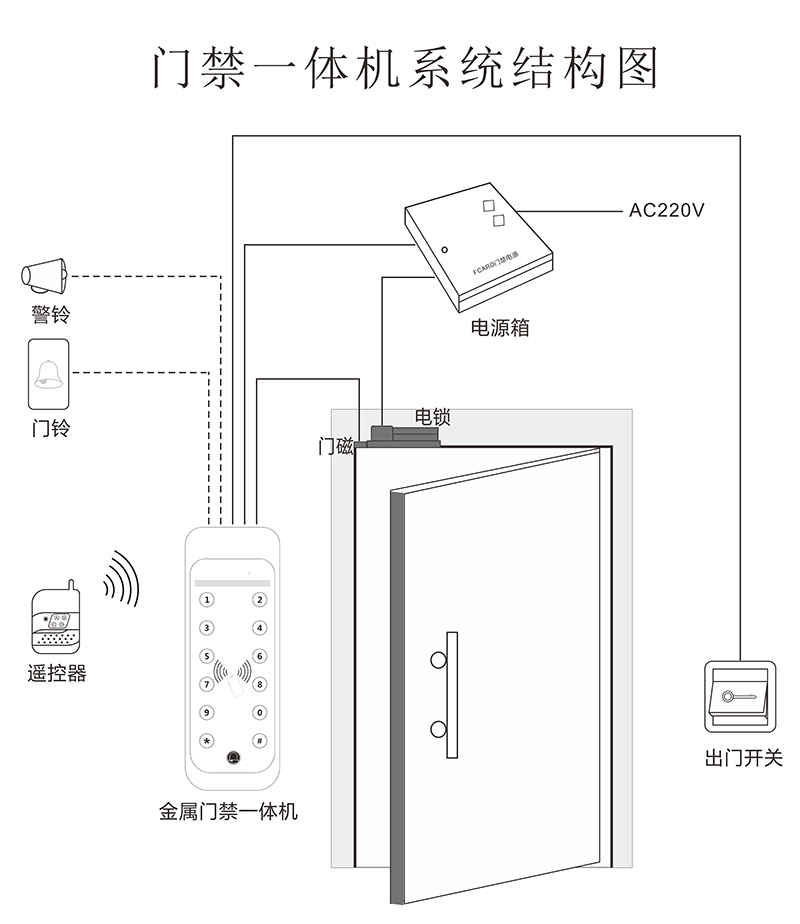

　　系统结构图：

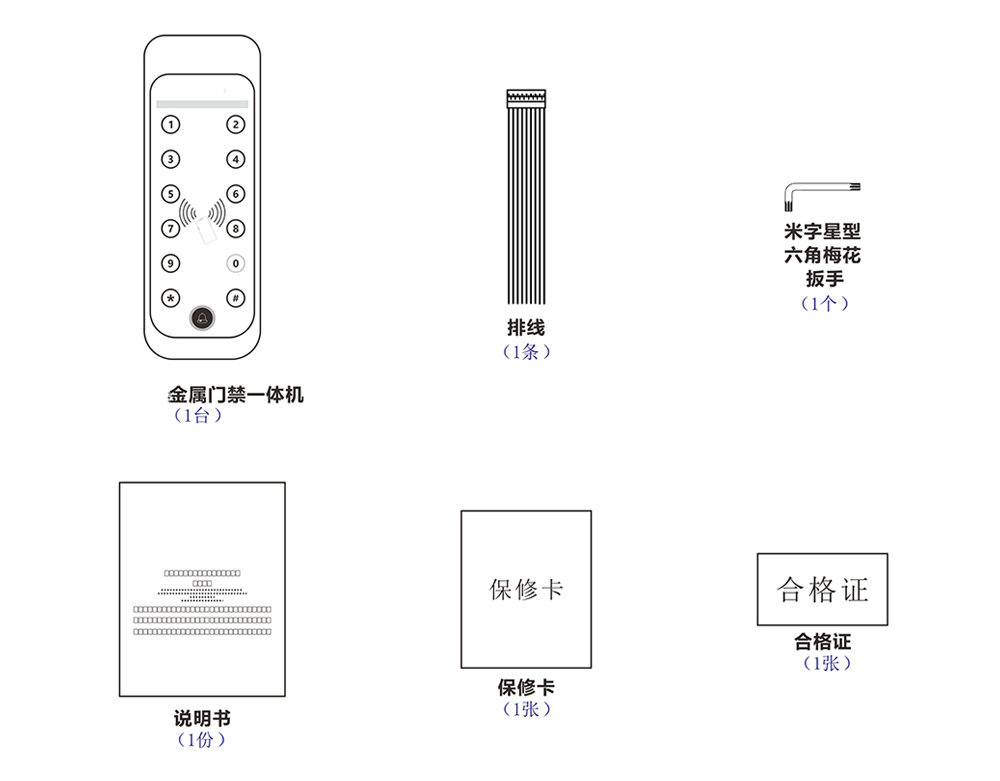

　　配件清单：

　　兼容一卡通管理系统，支持：门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理，实现一卡一库真正的一卡通系统。
