产品介绍

　　RS232/485通信转换器

　　MicroPower研制的ZU-701型通信转换器，是一款高质量、低价格的RS232/RS485接口转换器，实现RS232信号到RS485信号的无缝转换。采用串口（RTS,DTR）智能窃电技术，无需外部电源。

　　ZU-485是一款无源RS-232到RS-485的转换器（又称RS-485又向转换器）。是深圳市中优智能电子有限公司为了解决RS-232串口设备与RS-485串口设备之间的通信而设计的。RS-485转换器采用独有的窃电技术（RS-232端三脚窃电），无需外接电源，内置流量控制芯片，具有零延时自动转换功能。该RS-485转换器能将单端的RS-232信号转为平衡差分的RS-485信号。同时还具有体积小、传输距离远、速率高、性能稳定等特性。

　　ZU-701的特点：

　　1、可由用户自由选择供电方式：采用串口（RTS,DTR）智能窃电技术，无需外部电源； 也可直接从DB9的电源引脚处引入5~7V电源,提高输出功率。

　　2、数据传输速率自适应，覆盖0~115KBPS(与通讯距离有关)，双端通讯，采用端口窃电方式时，36Kbps速率可通讯1200m；9600bps速率可通讯3800m

　　3、数据流向自控制，无需其它控制信号；

　　4、接口转换完全透明，一切工作自动完成，适应所有软件；

　　5、适用所有端口，且单片机串口也能用 ；

　　6、采用限斜率差分驱动器，使电磁干扰减到最小，同时能减少传输线终端不匹配引起的反射，因而可降低对传输线匹配的要求；

　　7、具有热关断保护；

　　8、抗ESD电压可达±8kV,特别适合于野外或工业现场的通信；

　　9、真正的零延时。

　　外型：

　　ZU-701的外型为：DB9-DB9；

　　外形尺寸为：62.3mm*33.0mm*16.8mm

　　引脚说明

　　1、母端（232）：

　　2、公端（485）：

　　端口说明

　　使用方法

　　供电方式可由用户选择：端口窃电方式、外部供电方式。RS232端采用零Moden工作方式。

　　1、端口窃电方式：RS232口需提供DTR和RTS信号（正负电平均可）。

　　2、外部供电方式：可由以下任一引脚输入5V电压。

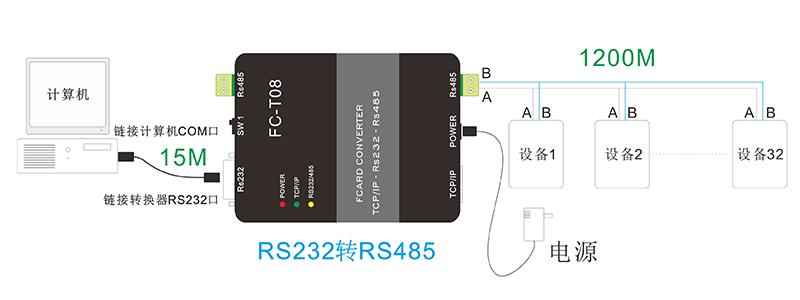

　　联线图：
