产品介绍

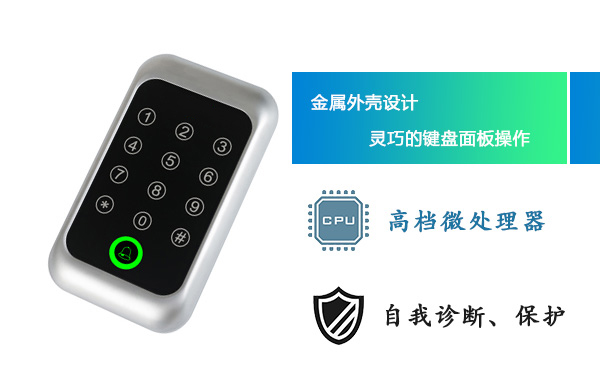

　　门禁一体机ZU-Y93E-ZU-Y93M是专门为电动锁及安全防范系统而设计，采用了独特的金属外壳设计，灵巧的键盘面板操作，内置高档微处理器，其抗干扰能力、安全性和可靠性都极高，并且能够自我诊断和自我保护，以确保系统安全有效地正常工作。该门禁机可根据型号支持不同的感应卡（EM卡、EM兼容卡、EM格式加密卡、MF1格式IC卡）开门，其拥有感应卡开门、密码开门、感应卡+密码开门等三种开门方式，用户可根据需要选择合适的开门方式，相关参数设置可直接在键盘上进行，无需电脑，操作更加简便。

　　ZU-Y93E金属门禁一体机功能强大，安装简单，是应用于办公室、家庭、机房及公共场所的一款理想门禁设备。

　　产品参数

　　工作电压：DC9-13.8V

　　工作电流：<150mA

　　工作温度：-10℃ ~ +75℃

　　读卡速度：＜0.2秒

　　用户容量：1000人（可扩到10000）

　　出门开关：支持

　　门磁报警：支持

　　母卡管理：支持

　　数据备份：支持

　　无线遥控：支持

　　报警输出：支持

　　脱机运行：支持

　　发卡设备：键盘管理、母卡发卡

　　外观尺寸：140×80×21.5mm

　　功能介绍:

　　1、ZU-Y93E-ZU-Y93M门禁一体机拥有键盘自锁功能，用户可自行设置键盘错误输入次数及预设键盘自我锁定时间，可有效防止别人探测开门密码；

　　2、防拆报警功能，即在工作状态下拆卸设备，该门禁一体机将触发报警并输出提示音；

　　3、非法开门报警功能，设备通过门磁开关信号检测到非正常开门，门禁将触发报警并输出提示音，安装门磁后，自动启动此功能。

　　4、门禁一体机最大可存储10000组开门数据信息（包括感应卡开门数据、密码开门数据、感应卡+密码开门数据），并且所有存储信息不会因电源断电而丢失，同时支持门铃输出，可配套有线门铃使用。

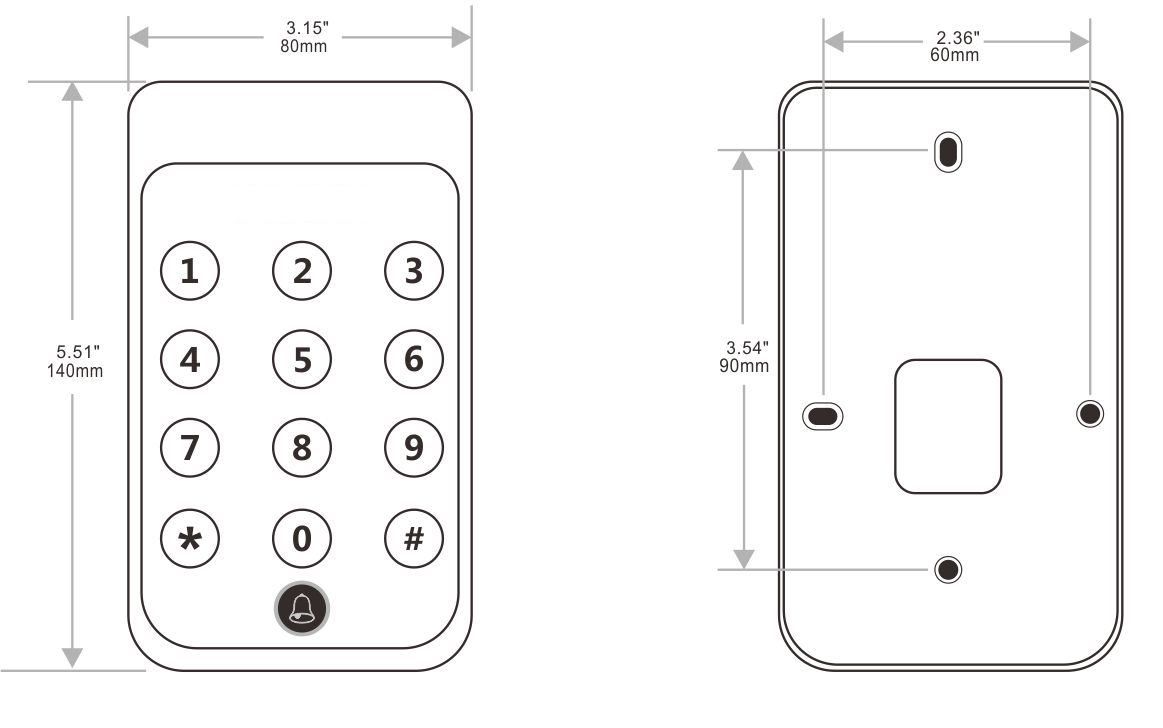

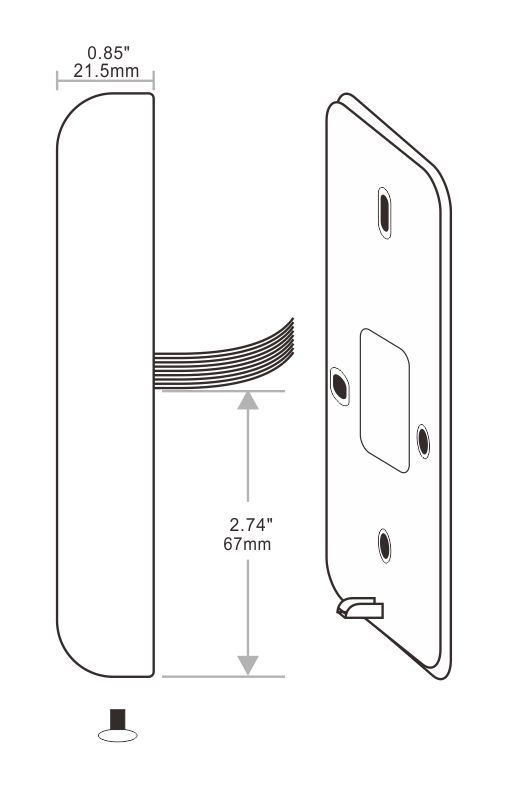

　　外观尺寸介绍：

　　门禁一体机接线图:

　　接线的端口性能:

　　+12V：工作电源正极，输入范围：DC9-13.8V；

　　GND：工作电源负极，也是信号的公共地；

　　NC：继电器常闭点，电流负载能力DC3A/30V；

　　COM：继电器公共点，电流负载能力DC3A/30V；

　　NO：继电器常开点，电流负载能力DC3A/30V；

　　PUSH：出门按钮开关，低电平开锁；

　　DOOR：门状态开关，链接门磁开关，低电平表示门关；

　　ALM：报警输出端口，有报警时为低电平，电流负载100mA；

　　FIRE：接入报警信号（接GND触发）；

　　BELL：接门铃开关。

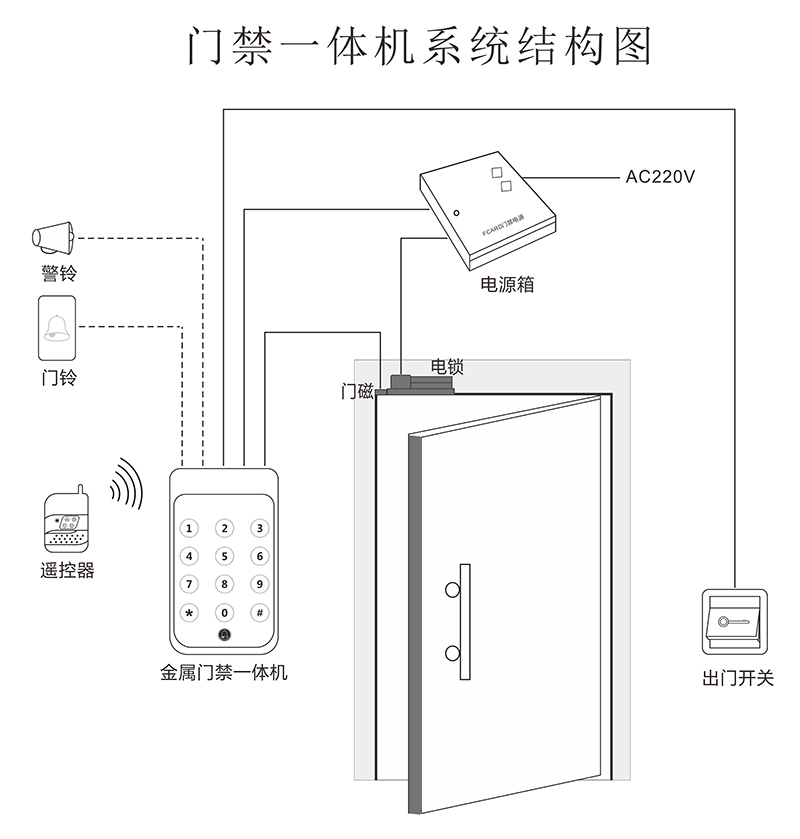

　　系统结构图:

　　门禁一体机使用说明：

　　1、登录编程状态：键入“*”+“编程密码”+“#”，默认密码为1234，登录管理状态后，绿色灯（MODE）变亮；

　　2、退出管理状态：键入“**”。退出管理状态后，绿色灯（MODE）变闪亮；

　　3、输入卡号加卡：键入“10”+“#”+“8位卡号”+“#”，注明：卡上印有“0012345678”，只要输入后8位便可发卡；

　　4、添加开门密码：键入“11”+“#”+“4-8位开门密码”+“#”，注明：开门密码为4-8位数字，最大可添加100组开门密码；

　　5、添加胁迫密码：键入“12”+“#”+“4-8位胁迫密码”+“#”，注明：胁迫密码仅为一组，再添加新的胁迫密码时覆盖原来一组；

　　6、快速加卡：键入“20”+“#”+“读卡”，注明：可以同时连续多张卡进行加卡，如在读卡中停止10秒，程序将自动退出管理状态；

　　7、自编号发卡：键入“21”+“#”+“读卡”+“3位自编号”，注明：方便记忆，如将某卡发于302室使用（自编号302），将该卡编号对应房号，易于记忆，一个自编号支持多张卡，如果需要连续增加带自编号卡片，请在3位自编号输入完毕后输入#字键可再读卡连续发下一张卡；

　　8、发带密码卡：键入“24”+“#”+“读卡”+“输入该卡的4-8位密码”+“#”。注明：输入命令后，读卡，然后再输入密码。

　　门禁一体机密码设置：

　　1、修改管理员密码：键入“60”+“#”+“4-8位新管理员密码”+“#”+“重复4-8位新管理员密码”+“#”。注明：更换新管理员密码时，需要确认两次新密码，输入时，两次密码应一致，否则不成功。

　　2、修改开门超时提示：键入“63”+“#”+“3位开门超时时间”+“#”。注明：当输入000时，关闭开门超时提示功能，单位为秒（最大可设置255秒）。

　　3、修改开门延时时间：键入“66”+“#”+“3位开门延时时间”+“#”。注明：当输入000时，设置为0.5秒，默认为3秒，最长为255秒。

　　4、防探测开门密码设置：键入“68”+“#”+“1位错误次数+2位锁定时长”+“#”。注明：输入默认值999时，错误9次自锁99秒。

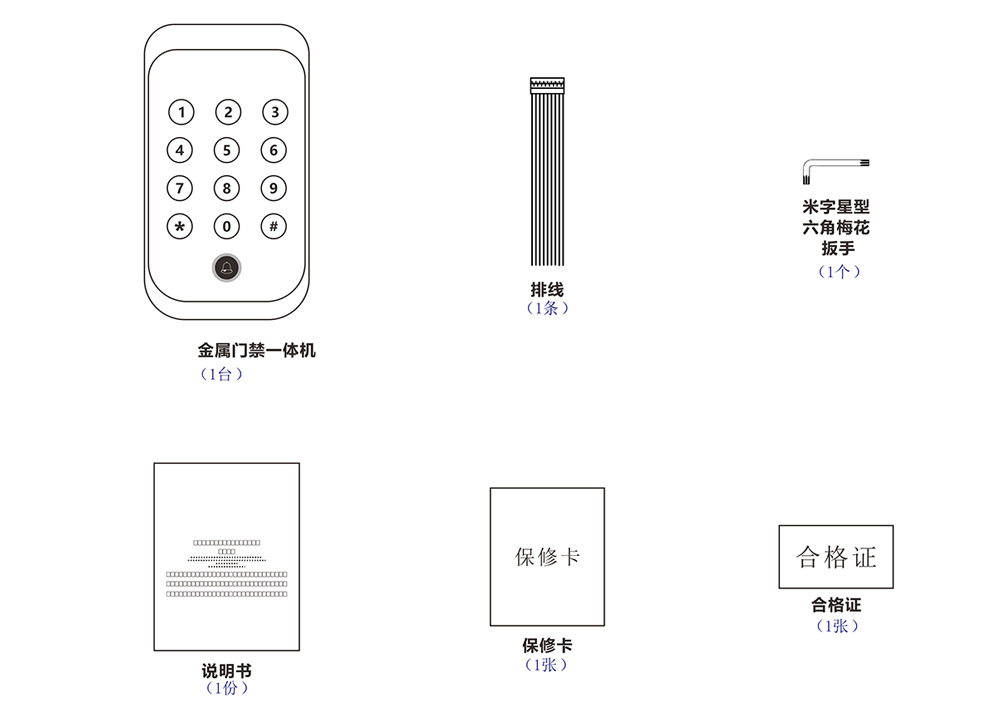

　　配件清单：

　　兼容一卡通管理系统，支持：门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理，实现一卡一库真正的一卡通系统。
