产品介绍

　　门禁电源

　　ZU-803门禁电源（带USB功能）

　　ZU-803型门禁电源箱是“中优智能”专门为安全防范门禁系统设计的门禁电力转换供电设备（简称：门禁电源）。ZU-803门禁电源支持AC210-230V工作电压，门禁电源支持最大输出12V3A工作电流，内置UPS后备电源管理电路与开锁延时电路（0-15秒可调），采用继电器常开与常闭输出，可以支持市面上的各种门禁电锁。

　　门禁电源，采用高档电子元器件，运用国际先进的工艺制造技术流程，品质绝对可靠。本电源适用于楼宇对讲系统，各种出入门禁系统，特别适用于驱动各种类型的电锁。

　　产品参数

　　名称：ZU-803门禁电源

　　对讲门联动：支持

　　工作电流：12V

　　工作电压：AC210V-230V

　　交流输入：220V/50HZ

　　直流输出：稳压DC12V

　　标准输出:电流3A/5A

　　尺寸：

　　205mm高 X 165mm宽 X 74mm高（大箱）

　　180mm长 X 80mm宽 X 60mm高（小箱）

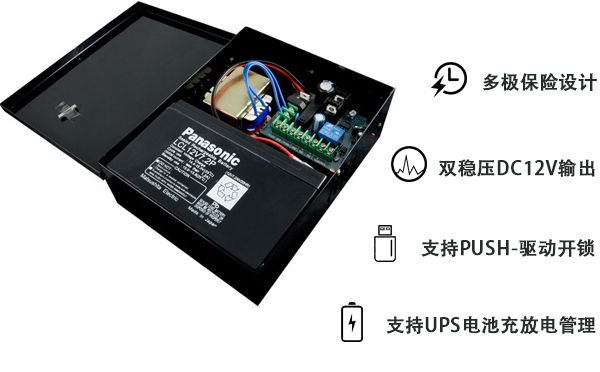

　　门禁电源特点：

　　1、采用多极保险设计；

　　2、内置双稳压DC12V输出；

　　3、支持PUSH-驱动开锁；

　　4、支持继电器切换控制输出；

　　5、内置可调旋钮电锁延时0-15秒；

　　6、特制光电隔离输入开锁，支持各种楼宇对讲设备接入；

　　7、支持UPS电池充放电管理，支持12V7.2Ah蓄电池；

　　8、支持两组工作指示灯，工作指示、电池指示。

　　功能特点：

　　1、交流输入：220V/50HZ，直流输出：稳压DC12V，标准输出电流3A/5A；

　　2、直接控制电锁，可减少门禁器的负荷，抗干扰，节省工程布线，减少故障隐患；

　　3、设NO/NC（常开/常闭）接口，可控制各种类型电锁；

　　4、设延时电路，开锁时间可设在0-15秒任意调节；

　　5、自动保护功能，当电路造成短路等意外情况发生时，门禁电源将会暂时断开或烧保险管；

　　6、遥控功能，可按插遥控模块，利用遥控器远程开门。（遥控距离开阔地无干扰达80米）

　　外观尺寸：

　　205mm高X 165mm宽X 74mm高（大箱）

　　180mm长X 80mm宽X 60mm高（小箱）

　　连线说明：

　　1-2：稳压输出直流DC12V，1为正，2为负。

　　2-3：开门按钮连接端，可接开关量输出（继电器输出）。

　　3：低电频信号输出，连接门禁控制器的信号线。

　　4-5：NO-GND，常开无电源输出，触发输出DC12V-17V，4为正，5为负。

　　5-6：NC-GND，常闭输出DC12V-17V，触发断电，6为正，5为负。

　　7：高电频信号输出，对正极开锁。

　　7-8：接楼宇对讲主机锁信号输入接口，7为L+，8为L- ，+8，-9为楼宇对讲开锁信号，L+、L-输入端口，或者为+8为高频输入，-9为低电频输入（此项仅限C板）。
